高圧受電設備の導入・保守・点検のすべて｜キュービクル式の仕組みとコスト削減策

高圧受電設備の導入・保守・点検のすべて｜キュービクル式の仕組みとコスト削減策

高圧受電設備とは？仕組みと役割

高圧受電設備は、大規模な電力を必要とする施設や企業にとって欠かせない設備です。主にキュービクル式高圧受電設備が用いられ、電力を適切な電圧に変換し、安全に供給する役割を果たします。これにより、電力の安定供給が可能となり、施設の運営効率が向上します。また、高圧受電設備の導入は電気料金のコスト削減にもつながるため、正しい選定と運用が求められます。

高圧受電設備の基本構造とその役割を詳しく解説

高圧受電設備とは、電力会社から高電圧で供給される電気を受け取り、それを施設内で安全かつ効率的に使用できる形に変換・供給するための電気設備です。その主な構成要素には、変圧器（トランス）、遮断機、計測器、保護継電器などがあり、それぞれが重要な役割を担っています。

まず、変圧器は電力会社から供給される6.6kVなどの高電圧を、施設内で使用できる低圧（200Vや400Vなど）に変換する中核的な装置です。これにより、安全かつ効率的な電力供給が可能となります。遮断機は、設備内での異常や過電流が発生した際に自動で電気の流れを遮断し、火災や機器の故障を防ぐ「安全弁」のような役割を果たします。

また、計測器は電流・電圧・電力量などの電気的な値を常時モニタリングし、エネルギー使用の見える化や異常の早期発見につながります。さらに、保護装置（継電器）はこれらのデータをもとに、異常が検知された際に遮断機を動作させるなど、安全制御を行います。これらの装置が一体となって機能することで、高圧受電設備は施設の電力インフラを支える「心臓部」として稼働しているのです。

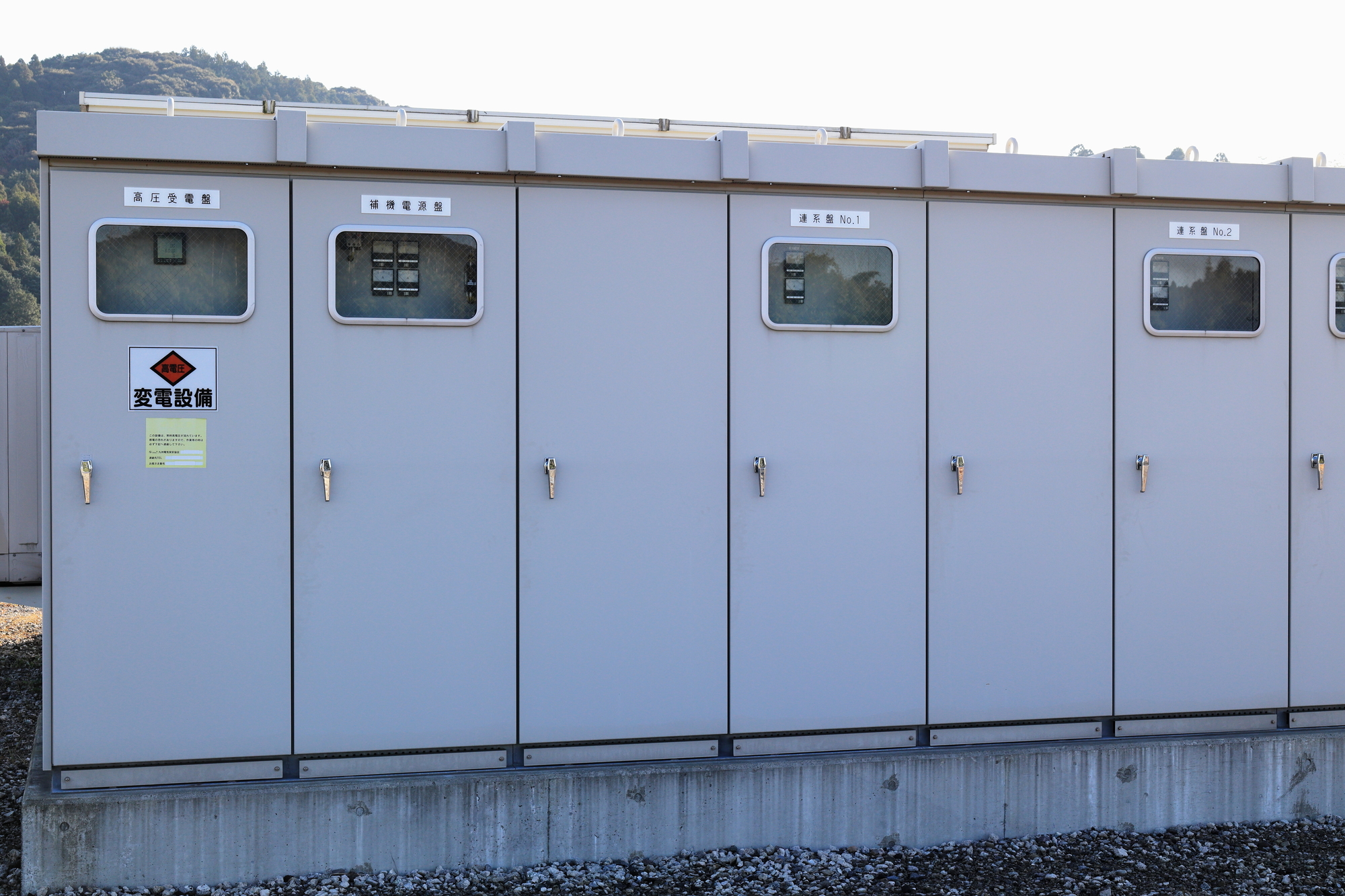

キュービクル式高圧受電設備と従来型との違いとは？

高圧受電設備には大きく分けて2つのタイプがあり、近年主流となっているのが「キュービクル式高圧受電設備」です。これは、変圧器や遮断機、計測器などの主要機器を一つの金属製キャビネット（筐体）に収めたユニット型の設備で、工場出荷時点で組み立て済みの状態で現場に搬入されるため、短期間での施工や設置が可能です。

一方、従来型の受電設備では各機器を現場で個別に設置・接続する必要があり、大規模なスペースと工期が必要でした。キュービクル式はこの課題を解決し、設置スペースの削減・施工コストの抑制・メンテナンス性の向上など、多くのメリットをもたらします。

さらに、キュービクル式は防水・防塵・耐候性に優れた設計がされており、屋外への設置にも対応可能です。省スペース性と施工性の高さから、学校、オフィスビル、商業施設、医療機関など、さまざまな分野で急速に導入が進んでいます。

高圧受電設備が必要とされる業種と施設の具体例

高圧受電設備の導入が求められるのは、電力の使用量が多く、安定供給が必須となる業種や施設です。典型的な例としては、製造工場や物流センターなどの産業施設が挙げられます。生産ラインの停止が即座に損失につながるこれらの現場では、高圧で電力を安定的に供給する設備は欠かせません。

また、病院や介護施設のような医療機関では、命に関わる機器の稼働が常に必要とされるため、電源の信頼性が非常に重視されます。同様に、大型商業施設やホテル、オフィスビルなどでも、空調や照明、エレベーターなど多数の設備を一括して安定的に稼働させるには高圧受電設備の導入が前提となります。

さらに、データセンターや冷凍・冷蔵倉庫といった、24時間365日の稼働が求められる施設では、受電設備の安定性・耐久性が収益を左右するといっても過言ではありません。こうした背景から、電力の品質・供給体制の整備は、事業運営における基盤インフラとして極めて重要な要素となっています。

高圧受電設備の導入と維持管理のポイント

高圧受電設備の導入には、適切な手続きや設備選定が必要です。また、導入後の維持管理を徹底することで、安全性とコスト削減を両立できます。定期的な保守・点検を実施することで設備の劣化を防ぎ、長期的な運用コストを最適化することが可能です。

高圧受電設備の設置フローと確認すべき法規制ポイント

高圧受電設備を導入する際は、まず電力会社との受電契約を締結し、施設に必要な契約電力（kW）を明確にすることから始まります。その後、電気設備の使用目的や建物規模に応じて、設計・施工計画を立案します。ここでは、変圧器や遮断機などの構成機器の容量選定、レイアウト、安全対策など、技術的要素を踏まえた詳細設計が求められます。

日本では、「電気設備技術基準」および「電気事業法」に基づいた法令遵守が義務づけられており、特に600Vを超える設備（高圧受電）は厳格な安全基準を満たす必要があります。これには絶縁距離の確保、接地方法、短絡電流対策なども含まれ、設計段階から法的条件への適合が不可欠です。

また、工事完了後には、電気主任技術者による保安監督体制の構築が義務となり、定期点検・年次報告などを通じた法令遵守も求められます。特に高圧設備は感電・火災リスクが高いため、設置から運用後までを一貫して管理する体制が、企業の信頼性にも直結します。

コスト削減を実現する導入戦略と活用可能な補助金制度

高圧受電設備の導入には、数百万円から数千万円にのぼる初期投資が必要となるケースもあり、コスト最適化は多くの企業にとって重要な経営課題です。
この費用負担を軽減する有効な手段のひとつが、国や自治体による補助金制度の活用です。

たとえば、2025年度も公募が行われている

「省エネルギー投資促進支援事業費補助金（SII）」
「中小企業等事業再構築促進事業」や「ものづくり・商業・サービス生産性向上促進補助金」

などでは、高効率変圧器や省エネ性能を備えた受変電機器の導入に対して、初期費用の一部が助成対象となるケースがあります。

補助率・対象設備・採択条件・申請タイミングなどは年度によって変動するため、制度情報をタイムリーに把握する体制が不可欠です。可能であれば、設備導入に詳しい専門業者や補助金コンサルタントと連携し、制度を活用した最適プランを構築することが望まれます。

また、電力自由化の進展により、電力会社や契約プランの選択肢が広がっている点も見逃せません。受電電圧や契約電力に応じた最適プランを見直すことで、月々の電気料金を大幅に削減できる可能性があります。
さらに、デマンドコントロールシステムやピークシフト型蓄電池などを併用することで、ランニングコストの低減やBCP（事業継続）対策にもつながるため、これらを組み合わせた包括的な戦略が今後ますます重要になります。

高圧受電設備の保守点検とその適切な実施タイミング

高圧受電設備は設置後も継続的な保守・点検が法律で義務付けられており、これを怠ると重大な事故や長期停電、火災などのリスクを招く恐れがあります。特に、設備の経年劣化や外部環境の影響を見逃さないためにも、定期的なチェックが欠かせません。

主な点検内容としては、以下のような項目があります：

電圧・電流の測定：負荷のバランスや異常電流の有無を確認
機器の動作確認：遮断機や継電器の誤作動防止
異常発熱や騒音のチェック：劣化・故障の兆候を早期に把握

点検の頻度については、「電気設備技術基準の解釈」に基づき、月次点検・年次点検を含むスケジュールが定められています。特に、夏季や冬季のピーク需要前には、念入りな事前点検が推奨されます。これにより、突発的な設備停止や電力供給トラブルを未然に防ぎ、業務継続性（BCP）を確保することが可能になります。

さらに、近年はIoTを活用した遠隔監視システムや自動点検アラート機能を備えた保守サービスも増加しており、省人化と精度向上の両立が期待されています。

最新技術とトレンド｜高圧受電設備の進化

近年、高圧受電設備の技術革新が進んでおり、従来の設備と比較して省エネ性能が向上しています。また、スマートグリッドとの連携や、AIを活用した設備管理など、新しい技術が次々と登場しています。

省エネ性能を高める最新技術と業界動向

近年の高圧受電設備は、省エネルギー性の向上を重視した技術革新が進んでいます。従来に比べて電力変換効率の大幅な向上や待機電力の削減が実現されており、エネルギーコストの低減に直結しています。

特に注目すべきは、インバータ技術の進化です。これにより、モーターやポンプなどの負荷機器に対して最適な電力供給が可能となり、不要な電力消費を自動で制御する仕組みが整っています。変動する負荷に対しても、必要最小限のエネルギーで運転を継続できるため、日常的なランニングコストの削減に大きく貢献します。

さらに、EMS（エネルギー管理システム）との連携により、電力使用状況をリアルタイムで「見える化」できるようになっています。ピーク時間帯の電力使用を抑制したり、時間帯別にエネルギーを最適配分したりすることで、電力の最適運用が自動化され、結果として企業全体の省エネ経営が可能になります。

遠隔監視とスマート保守管理の進化と導入事例

設備管理の分野でも、IoTやAIの活用による保守のスマート化が進んでいます。最新の高圧受電設備では、センサーや通信モジュールを内蔵し、遠隔で稼働状況や異常の兆候を監視できる体制が構築されています。

例えば、異常温度や過電流が検出された際には、リアルタイムで管理者に警報通知が送信されるシステムが一般化しつつあります。これにより、従来のように現地で目視点検をしなくても、迅速な初期対応が可能となり、トラブルの拡大防止やダウンタイムの最小化につながります。

さらに一歩進んだ事例として、AIを活用した予兆保全システムがあります。これは、過去の稼働データや故障履歴をもとに、異常の発生パターンを学習させ、「故障が起こる前」にアラートを出すという予防型のメンテナンスを実現しています。こうした仕組みは、保守スケジュールの計画性向上や人員配置の最適化にも貢献し、人的コストの削減にも直結します。

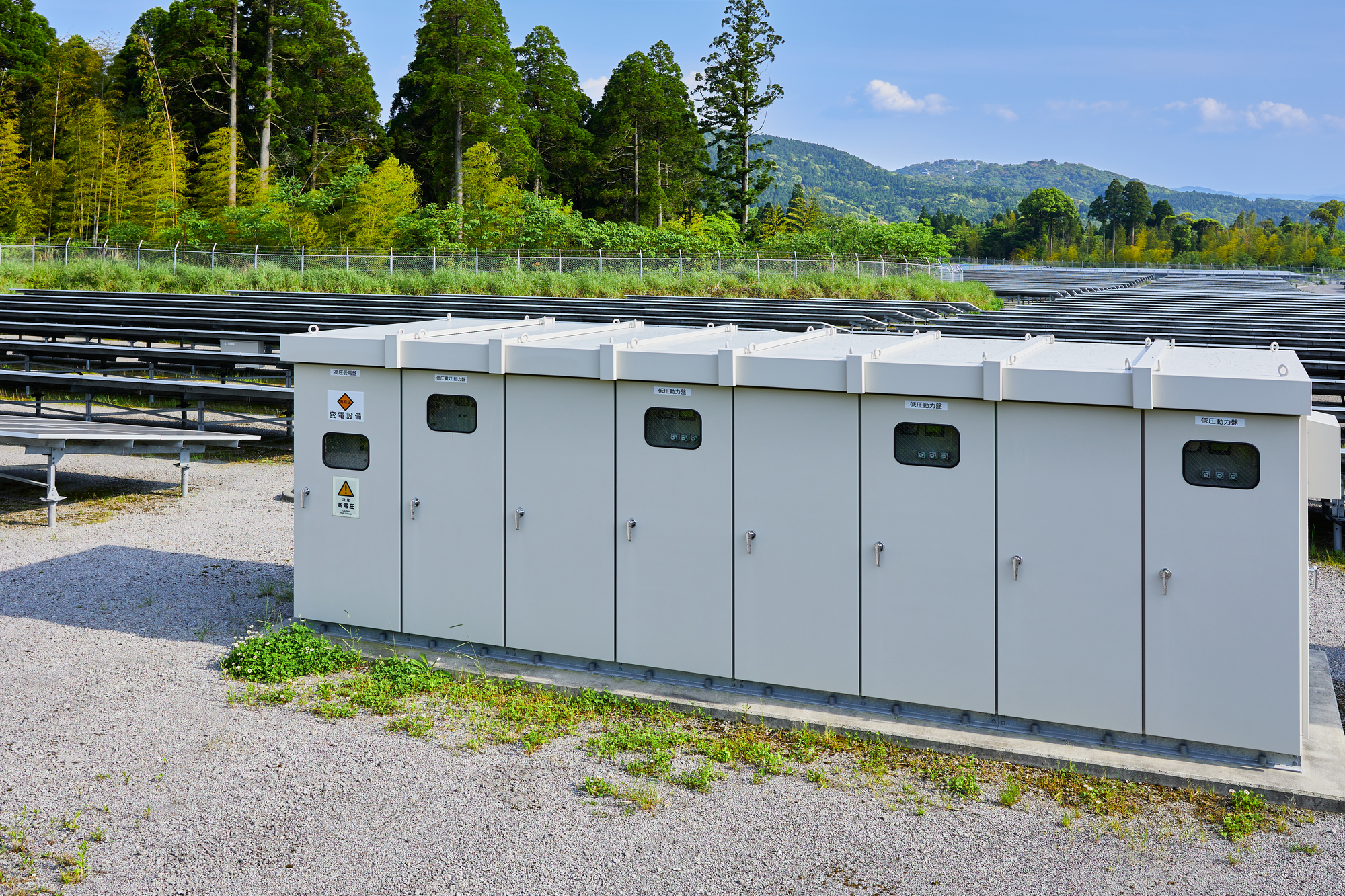

再生可能エネルギーと連携することで電力効率を最大化

環境配慮とコスト最適化を両立する手段として、再生可能エネルギーとのハイブリッド運用も注目を集めています。高圧受電設備を基軸に、太陽光発電や風力発電などの再エネシステムと接続することで、電力会社からの購入電力を削減することが可能になります。

特に、自家消費型の太陽光発電システムは、発電した電力をその場で施設内に供給することができるため、系統からの電力使用量を大幅に削減できます。これにより、電気料金単価が高騰する時間帯でも、経済的かつ安定した電力利用が実現します。

加えて、近年では産業用蓄電池とEMSを組み合わせたスマートグリッド型の電力制御も進化しており、昼間の余剰電力を蓄電し、夜間やピークタイムに放電することで、契約電力のピークカットやデマンド抑制が可能になります。これにより、設備投資と運用の両面で高いコストパフォーマンスが期待できます。

高圧受電設備の更新とコスト最適化戦略

高圧受電設備は長期間使用される設備ですが、経年劣化や技術の進化により定期的な更新が求められます。更新を適切に行うことで、電力の安定供給を維持しながらコスト削減も実現できます。ここでは、設備更新のタイミング、電力契約の見直しによるコスト削減、最適な機器選定のポイントについて解説します。

高圧受電設備の更新タイミングと耐用年数の目安

高圧受電設備の法定耐用年数は15年とされており、実用的な更新目安としてはおおむね20年程度が一般的です。ただし、実際の更新タイミングは、使用環境・保守状況・負荷条件などによって前後するため、年数だけに依存した判断は適切ではありません。

特に、変圧器・遮断機・保護継電器などの主要機器は、長期使用に伴う経年劣化の影響を受けやすく、放置すれば設備効率の低下や突発的な故障、さらには火災・感電といった重大事故に発展するリスクもあります。

そのため、耐用年数に達する前からの定期診断や機器点検によって設備状態を把握し、劣化傾向に応じた計画的な更新スケジュールを立てることが不可欠です。たとえば、絶縁劣化の兆候や遮断機のトリップ頻度増加といった初期サインを早期に捉えることで、設備停止を伴う突発更新を回避し、運用への影響を最小限に抑えることが可能となります。

さらに、更新のタイミングを活用して省エネ型の新機器へ切り替えることで、電力損失の低減と電気料金の削減という二重のメリットも期待できます。近年では、高効率変圧器やインバータ内蔵のスマート遮断機など、省エネ性能に優れた機器が登場しており、更新による投資回収効果が高まっている点も見逃せません。

電力契約の見直しによる効果的なコスト削減戦略

高圧受電設備の運用においては、設備そのものだけでなく、電力契約の見直しが大きなコスト削減余地を持つ重要なポイントです。特に、電気料金に直結する「契約電力」は、過去1年間に記録された最大需要電力（ピーク値）を基準に決定されるため、ピーク電力を抑える工夫がそのまま固定費削減につながります。

たとえば、ピークシフト運用（夜間稼働への移行）やデマンド監視システムの導入を通じて、最大需要電力を抑制し、契約電力の水準を引き下げることが可能です。これにより、基本料金の見直しだけで年間数十万円〜数百万円規模の固定費削減に成功したケースも多く報告されています。

また、2016年の電力小売全面自由化により、現在では「小売電気事業者」（※法令上の正式名称）を自由に選択できる時代となりました。従来の大手電力会社に加えて、多数の事業者が提供する多様な料金プランの中から、企業の使用状況に応じて最適なプランを選べます。

なかでも、電力卸市場価格に連動して価格が変動する「市場連動型プラン」は、デマンド管理と併用することで、電力単価の最適化が期待できる選択肢です。

たとえば、小売電気事業者のひとつであるU-POWERでは、企業ごとの電力使用実態や時間帯別負荷を分析し、最適な料金プランとデマンドコントロールを組み合わせた結果、年間で数百万円規模の削減に成功した事例も存在します。

電力価格の高止まりが続くいま、電力契約の見直しはもっとも即効性の高い経費削減施策のひとつといえるでしょう。
